| 所属类别：压缩空气净化设备 |

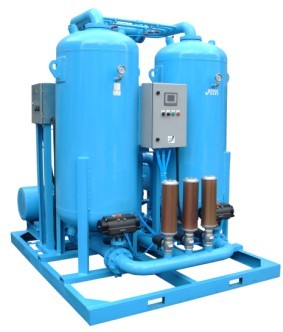

台湾家盟 JVD系列无热真空式干燥机（节能专利产品） |
|
※传统式吸干机只能降压由8bar到1bar，降压比为7倍。真空式吸干机则能降压到真空压力，降压比可高于7倍。由一组装置于空气出口之真空泵所提供之能量相当于加热并冷却吸附剂所产生之能量，然而却无因加热并冷却所造成功耗（相当于加热式吸干机功能的50%左右）。本系列皆配备可切换至无热式之备用系统，以便真空泵须维护时不致中断干燥气源供应。
·工作压力：≤1.0MPa(@0.7MPa)
·入口温度：≤45℃(@38℃)
·环境温度：-40~85℃
·循环周期：4min~10min
·再生气耗量：≤3%
·额定压降：≤0.021MPa
·露点温度：-40℃~-20℃
·电源：3Φ/380V/50Hz
·功耗：3.7KW(12m3/min.)~31KW(140m3/min.)
JVD系列 真空式(电源：3Φ/380V/50Hz) |
前后置过滤器配置 |
|
型号 |
最大处理风量
(m3/min.) |
出入口管径
(inch) |
外观尺寸
长*宽*高(mm) |
重量(Kg) |
功耗(Kw) |
吸附剂重量(Kg) |
前置：L级+O级 |
后置：L级 |
|
05～60机型不建议采用 |
|
系列-75 |
12 |
2"PT |
1000*1320*2300 |
700 |
3.7 |
210 |
L+O-100 |
L-100 |
|
系列-100 |
16.8 |
1200*1320*2300 |
900 |
4.4 |
280 |
|
系列-125 |
19 |
3"FL |
1400*1320*2350 |
1100 |
5.5 |
400 |
L+O-150 |
L-150 |
|
系列-150 |
24 |
1400*1320*2200 |
1200 |
6.3 |
450 |
|
系列-175 |
27 |
1400*1540*2300 |
1350 |
6.3 |
550 |
L+O-200 |
L-200 |
|
系列-200 |
30 |
1400*1540*2450 |
1450 |
6.3 |
620 |
|
系列-250 |
36 |
4"FL |
1600*1760*2550 |
1800 |
9.0 |
700 |
L+O-400 |
L-400 |
|
系列-300 |
45 |
1800*1980*2400 |
2100 |
10.5 |
950 |
|
系列-350 |
55 |
2000*1980*2500 |
2300 |
15 |
1100 |
|
系列-400 |
65 |
2100*2200*2580 |
2800 |
22 |
1300 |
|
系列-500 |
75 |
5"FL |
2100*2200*2930 |
3300 |
22 |
1500 |
L+O-600 |
L-600 |
|
系列-600 |
85 |
2300*2420*2650 |
3800 |
22 |
1700 |
|
系列-700 |
100 |
6"FL |
2300*2420*2720 |
4200 |
24 |
2000 |
|
系列-800 |
120 |
2400*2420*2880 |
4400 |
28 |
2500 |
L+O-800 |
L-800 |
|
系列-900 |
130 |
2500*2530*2830 |
4800 |
28 |
2700 |
|
系列-1000 |
140 |
8"FL |
2500*2530*2960 |
5100 |
31 |
3000 |
L+O-1000 |
L-1000 |
|
|
1、前后置过滤器为吸干机必要配置，请根据上表选配之。
2、封箱型 型号加注S
露点计 型号加注M
安全阀 型号加注SV
空气入口气水分离器 型号加注SD
3、PLC 中控系统(专用型PLC，仅具备特定远程通讯功能，可接受需求订制。JVD系列标配) 型号加注PLC
4、自动节能装置(PLC+露点计) 型号加注APC（JHD系列可选配简易单晶片+露点计）
5、-70℃露点要求须订制（前端须配置冷干机） 型号加注X
6、低压型[(L：<0.055Mpa)、高压型(H:>1.0Mpa)、特殊再生气耗量、低噪音(<72dB(A)]、特殊电器等级(高于NEMA-4或
IP55或 防爆式)、不锈钢胴体(P)等均可订制。请另洽本公司。
7、一律充填分子筛。特殊吸附剂可订制 型号加注SDS
8、JHD-05~JHD-08为壁挂式。
9、JBD功率依电加热器及鼓风机之平均消耗功率为准（非总名义功率）。 |
|
备 注 |
1、小于0.5m3/min. 或大于140m3/min. 处理风量请另洽本公司。
2、以上参数如有变化，请依厂方送审资料为准。 | |
