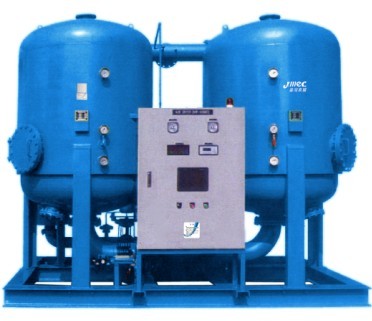

加热式吸干机也是以微热式为基础概念。利用鼓风机抽取外气来进行再生。可完全达到零再生气耗损。当鼓风机出现故障时，可自动切换为微热式以继续运行。
 ·工作压力：≤1.0MPa(@0.7MPa)
·入口温度：≤45℃(@38℃)
·环境温度：-40~85℃
·循环周期：8hr
·再生气耗量：0%
·额定压降：≤0.021MPa
·露点温度：-40℃
·电源：3Φ/380V/50Hz
·功耗：12KW(12m3/min.)~120KW(140m3/min.)
注：1.0%再生耗气量机型客户须提供冰水(约12℃左右)。
2.-70℃露点温度(X)、12小时循环周期(T)、≤3%再生耗气量(U)、热回收利用(V)等可订制。
|
JBD系列 加热式(电源：3Φ/380V/50Hz) |
前后置过滤器配置 |
|
型号 |
最大处理风量
(m3/min.) |
出入口管径
(inch) |
外观尺寸
长*宽*高(mm) |
重量(Kg) |
功耗(Kw) |
吸附剂重量(Kg) |
前置：L级+O级 |
后置：L级 |
|
05～60机型不建议采用 |
|
系列-75 |
12 |
2"PT |
1300*1320*2300 |
1000 |
12 |
320 |
L+O-75 |
L-75 |
|
系列-100 |
16.8 |
1560*1320*2300 |
1300 |
15 |
410 |
L+O-100 |
L-100 |
|
系列-125 |
19 |
3"FL |
1820*1320*2350 |
1400 |
17 |
500 |
L+O-150 |
L-150 |
|
系列-150 |
24 |
1820*1320*2200 |
1500 |
20 |
600 |
|
系列-175 |
27 |
1820*1540*2300 |
1600 |
24 |
700 |
L+O-175 |
L-175 |
|
系列-200 |
30 |
1820*1540*2450 |
1900 |
24 |
800 |
L+O-200 |
L-200 |
|
系列-250 |
36 |
4"FL |
2080*1760*2550 |
2200 |
27 |
950 |
L+O-400 |
L-400 |
|
系列-300 |
45 |
2340*1980*2400 |
2400 |
30 |
1100 |
|
系列-350 |
55 |
2600*1980*2500 |
2800 |
45 |
1350 |
|
系列-400 |
65 |
2730*2200*2580 |
3200 |
55 |
1600 |
|
系列-500 |
75 |
5"FL |
2730*2200*2930 |
3900 |
65 |
2000 |
L+O-600 |
L-600 |
|
系列-600 |
85 |
2990*2420*2650 |
4200 |
75 |
2200 |
|
系列-700 |
100 |
6"FL |
2990*2420*2720 |
4600 |
90 |
2600 |
|
系列-800 |
120 |
3120*2420*2880 |
5000 |
100 |
3200 |
L+O-800 |
L-800 |
|
系列-900 |
130 |
3250*2830*2830 |
5200 |
110 |
3600 |
|
系列-1000 |
140 |
8"FL |
3250*2530*2960 |
5500 |
120 |
4000 |
L+O-1000 |
L-1000 |
|
|
1、前后置过滤器为吸干机必要配置，请根据上表选配之。
2、封箱型 型号加注S
露点计 型号加注M
安全阀 型号加注SV
空气入口气水分离器 型号加注SD
3、PLC 中控系统(专用型PLC，仅具备特定远程通讯功能，可接受需求订制。JVD系列标配) 型号加注PLC
4、自动节能装置(PLC+露点计) 型号加注APC（JHD系列可选配简易单晶片+露点计）
5、-70℃露点要求须订制（前端须配置冷干机） 型号加注X
6、低压型[(L：<0.055Mpa)、高压型(H:>1.0Mpa)、特殊再生气耗量、低噪音(<72dB(A)]、特殊电器等级(高于NEMA-4或
IP55或 防爆式)、不锈钢胴体(P)等均可订制。请另洽本公司。
7、一律充填分子筛。特殊吸附剂可订制 型号加注 SDS
8、JHD-05~JHD-08为壁挂式。
9、JBD功率依电加热器及鼓风机之平均消耗功率为准（非总名义功率）。 |
|
备 注 |
1、小于0.5m3/min. 或大于140m3/min. 处理风量请另洽本公司。
2、以上参数如有变化，请依厂方送审资料为准。 |
|
