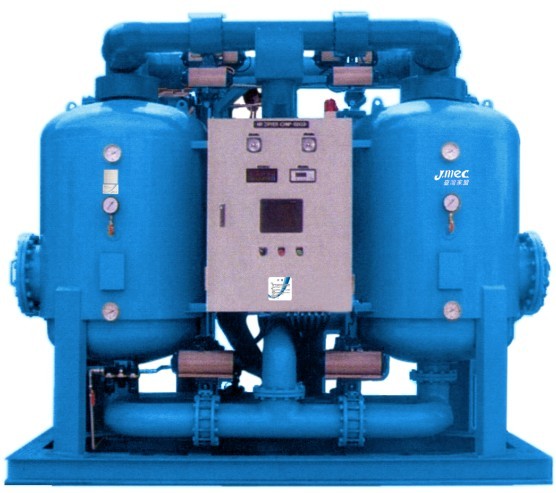

※余热式吸干机是以微(加)热式为基础,利用空压机排出的高温热气来进行再生。故可省去电加热器或鼓风机之功耗并达成超低再生气损耗。还有助于节能减碳、保护。 ※注:1.本系列须根据空压机配套进行设计订做。 2.当空压机余热温度不够时,增加补充电加热器机种(T)可订制。 ·工作压力:≤1.0MPa(@0.7MPa) ·入口温度:≥120~200℃ ·环境温度:-40~85℃ ·循环周期:8hr ·再生气耗量:0% ·露点温度:-40℃ ·额定压降:≤0.04MPa ·电源:1Φ/220V/50Hz ·功耗:150W(12m3/min.)~250W(140m3/min.)
JSD系列 余热式(电源:1Φ/220V/50Hz) |
前后置过滤器配置 |
型 号 |
最大处理风量 (m3/min.) |
出入口管径 (inch) |
外观尺寸 长*宽*高(mm) |
重量(Kg) |
功耗(W) |
吸附剂重量(Kg) |
前置:L级+O级 |
后置:L级 |
05~60机型不建议采用 |
系列-75 |
12 |
2"PT |
1430*1980*2645 |
1000 |
150 |
350 |
|
|
系列-100 |
16.8 |
1716*1980*2645 |
1300 |
450 |
L+O-100 |
L-100 |
系列-125 |
19 |
3"FL |
2002*1980*2703 |
1400 |
550 |
|
|
系列-150 |
24 |
2002*1980*2530 |
1500 |
650 |
系列-175 |
27 |
2002*2310*2645 |
1600 |
750 |
|
L-175 |
系列-200 |
30 |
2002*2310*2818 |
2000 |
850 |
L+O-200 |
L-200 |
系列-250 |
36 |
4"FL |
2288*2640*2933 |
2300 |
1000 |
|
L-400 |
系列-300 |
45 |
2574*2970*2760 |
2500 |
200 |
1300 |
系列-350 |
55 |
2860*2970*2875 |
2900 |
1500 |
系列-400 |
65 |
3003*3300*2967 |
3400 |
1700 |
系列-500 |
75 |
5"FL |
3003*3300*3370 |
4000 |
2200 |
|
L-600 |
系列-600 |
85 |
3289*3630*3048 |
4500 |
2400 |
系列-700 |
100 |
6"FL |
3289*3630*3128 |
5000 |
2800 |
系列-800 |
120 |
3432*3630*3312 |
5500 |
250 |
3800 |
|
L-800 |
系列-900 |
130 |
3575*3795*3255 |
6000 |
4500 |
系列-1000 |
140 |
8"FL |
3575*3795*3404 |
6500 |
5000 |
|
L-1000 |
|
1、前后置过滤器为吸干机必要配置,请根据上表选配之。 2、封箱型 型号加注S
露点计 型号加注M
安全阀 型号加注SV
空气入口气水分离器 型号加注SD 3、PLC 中控系统(专用型PLC,仅具备特定远程通讯功能,可接受需求订制。JVD系列标配) 型号加注PLC 4、自动节能装置(PLC+露点计) 型号加注APC(JHD系列可选配简易单晶片+露点计) 5、-70℃露点要求须订制(前端须配置冷干机) 型号加注X 6、低压型[(L:<0.055Mpa)、高压型(H:>1.0Mpa)、特殊再生气耗量、低噪音(<72dB(A)]、特殊电器等级(高于NEMA-4或 IP55或 防爆式)、不锈钢胴体(P)等均可订制。请另洽本公司。 7、一律充填分子筛。特殊吸附剂可订制 型号加注 SDS 8、JHD-05~JHD-08为壁挂式。
9、JBD功率依电加热器及鼓风机之平均消耗功率为准(非总名义功率)。 |
备 注 |
1、小于0.5m3/min. 或大于140m3/min. 处理风量请另洽本公司。 2、以上参数如有变化,请依厂方送审资料为准。 | |
