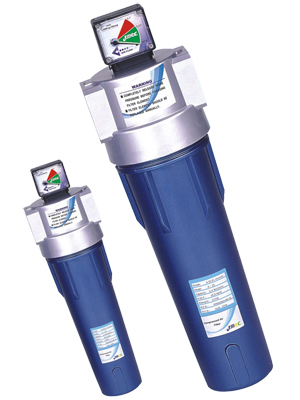

所属类别:压缩空气净化设备 台湾家盟 精密过滤器
产品图片
详细介绍
  台湾家盟原装进口高密度铝挤型滤壳:阳极防锈处理,五年保用。配备强制泄压安全功能。
  台湾家盟原装进口滤心:内层采用四层主动排水排油性“硼矽微玻璃纤维”滤材,搭配二层不锈钢支撑滤网及固定螺杆,外层覆以可对抗合成油之不含矽泡绵。一年品质寿命保证。
 过滤精度(级别)
      ※M-主管路过滤器:
 多用于空压机及储气桶之后或冷冻式干燥机及其它过滤器之前来保护整个系统。可滤除大量液体及3微米以上之固态颗粒,达到最低残留油份含量仅0.5 ppm w/w
L-空气管路过滤器:
    多装置在工具、机械、马达、汽缸等设备及O超高效除油过滤器之前,或吸附式干燥机后以滤除水份及粉尘。可滤除小至1微米之液体及固体颗粒,达到最低残留油份仅0.01 ppm w/w
O-超高效除油过滤器:
    多用于吸附式干燥机上游或冷冻式干燥机下游以确保系统所使用之空气处于完全无油状态。可滤除小至0.01微米之液体及固体颗粒,达到最低残留油份仅只有0.001 ppm w/w。切记一定要在上游加装L空气管路过滤器以保护之。
V-活性碳除臭过滤器:
    滤心经特殊活性碳渗透处理,能完全吸附碳氢化合物等气体异味以达到完全无臭无味之高质量空气品质要求, 如食品、药品、呼吸用空气等。可滤除小至0.01微米之油雾及碳氢化合物,达到最低残留油份仅0.003 ppm w/w。切记一定要在上游加装O超高效除油过滤器以保护之。
订购须知:
 不锈钢壳体                     型号加注P
 高压型壳体                     型号加注H
 压差指示计                     型号加注G
 内附式自排器(D-600)   型号加注ID((级别)-30含以下专用)
 外附式自排器(J-600)    型号加注D 全系列通用
    外附式电动式自排器(AD-4807)   型号加注ED  全系列通用
订购范例:
 欲订购最大处理风量2.8m3/min.,过滤精度0.01μ之除油过滤器,并选配自动排水器(ID)及压差指示计(G),则过滤器型号为O-20-ID-G。滤心型号为O-20E。
滤心更换:
 滤心须每6000小时或每年定期或当压差指示计指针位于红色区域内时(约0.07MPa压降)更换,V级活性炭滤心则须于使用1000小时或每年定期或嗅到异味时更换,以确保过滤效果良好。滤心在非正常状态下使用,不属于品质寿命保证范围。

系列

过滤器型号

最大处理风量(m3/min.)

出入口管径(inch)

外型尺寸(mm)

重量(Kg)

滤心型号

滤心数量

外径

总长

JMF




(级别)-10

1.6

3/4" PT

105

250

1.8

(级别)-10E

1

(级别)-20

2.8

1" PT

320

2.0

(级别)-20E

1

(级别)-30

3.8

(级别)-30E

1

(级别)-40

5.8

1-1/2" PT

140

430

3.8

(级别)-40E

1

(级别)-50

7.2

(级别)-50E

1

(级别)-60

8.5

650

4.6

(级别)-60E

1

(级别)-75

12

2" PT

150

720

11

(级别)-75E

1

(级别)-100

16.8

13

(级别)-100E

1

(级别)-150

24

2-1/2" PT

1100

(级别)-150E

1

JML




(级别)-200

30

3" PT

380

45

2

(级别)-300

48

4" PT

90

2

(级别)-400

60

2

(级别)-600

90

6" PT

500

1200

120

3

(级别)-800

120

6" PT

530

150

4

(级别)-1000

150

8" PT

 560

1300

200

5

工况条件

工作压力:1.0MPa@0.7MPa) 入口温度:66M/L/O)50V级)

最大压降:0.1MPa



























美国Hankison公司系列标准

   等级型号

流量
E1
除臭过滤器
E3
超高效除油芯
E5
高效除油芯
E7
通气管线过滤芯
E9
分离过滤芯
0.57
E1-12
E3-12
E5-12
E7-12
E9-12
1
E1-16
E3-16
E5-16
E7-16
E9-16
1.72
E1-20
E3-20
E5-20
E7-20
E9-20
2.9
E1-24
E3-24
E5-24
E7-24
E9-24
4.9
E1-28
E3-28
E5-28
E7-28
E9-28
7.2
E1-32
E3-32
E5-32
E7-32
E9-32
11
E1-36
E3-36
E5-36
E7-36
E9-36
14
E1-40
E3-40
E5-40
E7-40
E9-40
18
E1-44
E3-44
E5-44
E7-44
E9-44
22
E1-48
E3-48
E5-48
E7-48
E9-48


英国Domnick Hunter公司系列标准
型号
流量NMm³/min

过滤精度(μm)
残留油分量(ppm)
K009*
0.5
PF级(Grade):25

K017*
1
AO级(Grade):1
1
K030*
3.6
AA级(Grade):0.01
0.01
K058*
4.8
AX级(Grade):0.01
0.001
K145*
8.7
ACS级(Grade):0.01(活性炭)
0.001
K220*
13.2
AR级(Grade):1(除尘)

K330*
20

K430*
25.8
AAR级(Grade):0.01(除尘)

K620*
40

*为滤芯等级


瑞典Atlad Copco 滤芯系列标准
型号(新款)
流量NMm³/min
型号(旧款)
流量(NMm³/min)
9
0.8
6
0.5
17
1.0
13
1.0
32
2.0
25
1.8
44
2.6
40
3.6
60
3.6
65
8.5
120
7.2
80
5.5
150
9
170
13.2
175
10.
195
13.2
260
15.6
295
20
280
15.6
375
25.3
390
23.4
400
25.3
520
31.2
500
37
780
16.8




德国ULtrafilter公司系列标准
型号
流量

过滤精度(μm)
残留油分量(ppm)
02/05
0.16
PE级(Grade):25,5,1
5
03/05
0.5
SB级(Grade):50,25,5
1
03/10
1
FF级(Grade):0.01
0.01
04/10
1.5
MF级(Grade):0.01
0.03
04/20
2
SMF级(Grade):0.01
0.01
05/20
3
AK级(Grade):0.01(活性炭)
0.03
05/25
4.5
P-SRF(灭菌型)

07/25
6

05/30
7
07/30
8
10/30
12
15/30
18
20/30
24
30/30
32
30/50
48


意大利Hiross公司系列标准
型号
流量(NMm³/min)

过滤精度(μm)
残留油分量(ppm)
004*
0.4
Q级(Grade):5

007*
0.7
P级(Grade):1
1
009*
1
S级(Grade):0.01
0.01
015*
1.5
F级(Grade):0.01
0.001
024*
2.4
C级(Grade):0.01
(活性炭)
035*
3.5

060*
6
090*
9
120*
12

150*
15
180*
18
240*
24
*为滤芯等级
