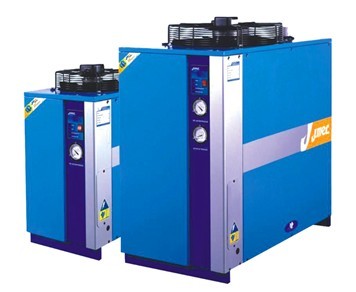

所属类别:压缩空气净化设备 台湾家盟 J2E-I 冷干机(高温不锈钢系列)
产品图片
详细介绍

压缩空气冷冻式干燥机  J2E-I 冷干机(活塞系列)
 J2E-08~J2E-100单管式封箱型



J2E-I 冷干机详细介绍:

1、侧置式冷凝器冷卻器二合一,结合真空断热及蓝波亲水防锈处理(图五)。
2、不锈钢单管式热交换器蒸发器二合一(图二):科技高度与欧美日同步。经蓝波亲水防锈处理,永不生锈。<附注1>
3、原装进口泰康活塞式冷媒压缩机(图七):采用名牌制冷元件,搭配无接头弯管技术(图六),大大降低漏氟机率。<附注3>
4、电动球阀式自动排水器(AD-4807)+强制式手动排水功能(图三):口径超大不堵塞,免清洗。
5、向上排风:利用热对流原理,散热效果加倍压。多台并联使用,无热空气扰流問題。
6、二次回温设计:有效降低压缩机负荷,出口不结露(约30℃@RH<30%)。
7、部分采用环保冷媒R134a,符合国际潮流。
8、外挂式冷凝冷卻器进气滤网(图一),便于保养清洗,确保散热效果)。
9、配备小型SCS微电脑中控系统(图四)。
10、单管式压降仅为空气入口压力的3%0.021MPa):能源更节省。
11、逆流热交换原理结合冷媒过冷卻设计:冷冻能力提升20%。
12、露点温度可达2~10℃@0.7MPa,符合ISO 8573.1世界标准。
13、绝缘等级:F;电气等级:IP53。


图一:外挂式进气滤网及向上排风


图二:不锈钢单管式换热器、永不生锈


图三:电动球阀式自动排水器(AD-4807)



图四:微电脑中控系统
图五:二合一散热器及蓝波防锈处理
(真空断热及蓝波防锈处理)


图六:无接头弯管技术


图七:泰康压缩机或同级品
(J2E-I活塞系列专用)


图八:松下压缩机或同级品
(J2X-I回转系列专用。规格与J2E-I系列略有不同。请依技术参数为准。)

型  式
气 冷 式 高 温 G  型
型  号
J2E-08SG
J2E-10GP
J2E-20GP
J2E-30GP
J2E-40GP
J2E-50GP
J2E-60GP
J2E-75GP
J2E-100GP
最大处理风量(m3/min.)
0.8
1.6
2.8
3.8
5.8
7.2
8.5
12
16.8
出入口管径(inch)
1/2"PT
3/4"PT
1"PT
1-1/2"PT
2"PT
电源(50Hz)
1Φ/220V
3Φ/380V
总功率(Kw)
0.25
0.5
0.65
0.95
1.2
1.6
1.9
2.6
运转电流(A)
1.29
2.4
3
4.3
5
6.4
7.5
3.5
满载电流(A)
1.5
2.75
3.35
4.9
5.7
7.2
8.7
4
风扇马达(W)
48
90
195
240
520
冷媒型式
R134a
R22(R407c接受定制)
净重(Kg)
27
42
55
63
94
95
98
140
161
      长
外型尺寸宽(mm)
      高
380
490
480
600
400
790
700
400
860
800
520
1010
1120
560
1100
工况条件
入口温度:5~80℃(@60℃)<附注2>    工作压力:≤1.0MPa(@0.7MPa)
环境温度:2~42℃(@38℃)                入口空气无大量水份及油份,散热器无大量杂物且通风良好
订购须知
高压型(仅适用于碳钢材质常温N型)    型号加注H
水冷式                型号加注W
附  注

1、J2E-08SG为钢管盘管式,非不锈钢单管式换热器,特此说明。
2、气冷式常温NA型(入口5~50℃)因设计基准不适合目前大气条件,已全面停产。
3、J2E系列采用活塞式压缩机,J2X系列采用回转式压缩机(图八)。
