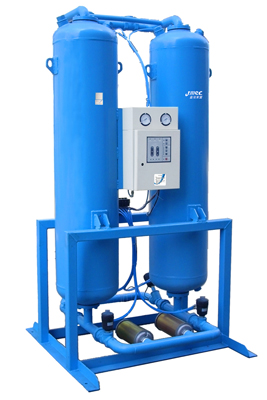

※无热式吸干机是利用压力变化，使干燥剂在工作压力下吸附；而在大气压力下脱附。另引用干燥机出口约13.5%的干燥空气对干燥剂进一步再生。双塔运行，循环工作。
·工作压力：≤1.0MPa(@0.7MPa)
·入口温度：≤45℃(@38℃)
·环境温度：-40~85℃
·循环周期：4min～10min
·再生气耗量：≤13.5%
·额定压降：≤0.021MPa
·露点温度： -40℃～-20℃
·电源：1Φ/220V/50Hz
·功耗：60W(0.5m3/min.)~150W(140m3/min.)
JHD-30以下机型
采用简易型中控系统: 循环时间为1、2、5、10分钟；无节能模式 及进气温度过高和进气压力过低报警。
JHD-40~1000机型 采用E2PROM中控系统(专用型单晶片) 1、循环时间为-40℃/4分钟；-20℃/10分钟； 2、依负载情况选择节能模式(25%~100%)； 3、带进气温度过高和进气压力过低报警。 注：己内建简易型自动节能功能（仅须另行配置露点计）。
原装进口气动腰鼓阀或碟阀，功耗低寿命长。
|
JHD系列无热式(电源：1Φ/220V/50Hz) |
前后置过滤器配置 |
|
型 号 |
最大处理风量
(m3/min.) |
出入口管径
(inch) |
外观尺寸
长*宽*高(mm) |
重量(Kg) |
功耗(W) |
吸附剂重量(Kg) |
前置：L级+O级 |
后置：L级 |
|
系列-05 |
0.5 |
1/2"PT |
500*600*1000 |
60 |
60 |
12 |
L+O-10 |
L-10 |
|
系列-08 |
0.8 |
650*600*1190 |
70 |
15 |
|
系列-10 |
1.6 |
3/4"PT |
650*600*1500 |
80 |
22 |
|
系列-20 |
2.8 |
1"PT |
880*800*1570 |
180 |
60 |
L+O-20 |
L-20 |
|
系列-30 |
3.8 |
880*800*1500 |
220 |
80 |
L+O-30 |
L-30 |
|
系列-40 |
5.8 |
1-1/2"PT |
880*800*1650 |
226 |
100 |
100 |
L+O-40 |
L-40 |
|
系列-50 |
7.2 |
810*1000*2030 |
320 |
130 |
L+O-50 |
L-50 |
|
系列-60 |
8.5 |
910*1000*1820 |
390 |
155 |
L+O-60 |
L-60 |
|
系列-75 |
12 |
2"PT |
1000*1100*2340 |
480 |
210 |
L+O-75 |
L-75 |
|
系列-100 |
16.8 |
1150*1000*2180 |
600 |
280 |
L+O-100 |
L-100 |
|
系列-125 |
19 |
3"FL |
1250*1100*2360 |
800 |
400 |
L+O-150 |
L-150 |
|
系列-150 |
24 |
1300*1100*2340 |
900 |
430 |
|
系列-175 |
27 |
1500*1100*2340 |
960 |
550 |
L+O-200 |
L-200 |
|
系列-200 |
30 |
1500*1200*2200 |
1150 |
620 |
L+O-200 |
L-200 |
|
系列-250 |
36 |
4"FL |
1500*1300*2450 |
1500 |
700 |
L+O-400 |
L-400 |
|
系列-300 |
45 |
1800*1400*2650 |
1800 |
150 |
950 |
|
系列-350 |
55 |
2050*1400*2550 |
1900 |
1100 |
|
系列-400 |
65 |
2050*1400*2650 |
2400 |
1300 |
|
系列-500 |
75 |
5"FL |
2050*1400*2850 |
2800 |
1500 |
L+O-600 |
L-600 |
|
系列-600 |
85 |
2500*1500*2550 |
3200 |
1700 |
|
系列-700 |
100 |
6"FL |
2500*1500*2650 |
3400 |
2000 |
|
系列-800 |
120 |
2700*1700*2750 |
3600 |
2300 |
L+O-800 |
L-800 |
|
系列-900 |
130 |
2900*1800*2800 |
3800 |
2700 |
|
系列-1000 |
140 |
8"FL |
2900*1900*2800 |
4200 |
3000 |
L+O-1000 |
L-1000 |
|
|
1、前后置过滤器为吸干机必要配置，请根据上表选配之。
2、封箱型 型号加注S
露点计 型号加注M
安全阀 型号加注SV
空气入口气水分离器 型号加注SD
3、PLC 中控系统(专用型PLC，仅具备特定远程通讯功能，可接受需求订制。JVD系列标配) 型号加注PLC
4、自动节能装置(PLC+露点计) 型号加注APC（JHD系列可选配简易单晶片+露点计）
5、-70℃露点要求须订制（前端须配置冷干机） 型号加注X
6、低压型[(L：<0.055Mpa)、高压型(H:>1.0Mpa)、特殊再生气耗量、低噪音(<72dB(A)]、特殊电器等级(高于NEMA-4或
IP55或 防爆式)、不锈钢胴体(P)等均可订制。请另洽本公司。
7、一律充填分子筛。特殊吸附剂可订制 型号加注 SDS
8、JHD-05~JHD-08为壁挂式。
9、JBD功率依电加热器及鼓风机之平均消耗功率为准（非总名义功率）。 |
|
备 注 |
1、小于0.5m3/min. 或大于140m3/min. 处理风量请另洽本公司。
2、以上参数如有变化，请依厂方送审资料为准。 |
|
