一、产品概述
我公司研制的软密封中线对夹式蝶阀，双偏心法兰式蝶阀结构紧凑，90°回转开关轻松，密封可靠，使用寿命长，被广泛用于水厂、电厂、钢厂、造纸、化工、饮食等系统供排水中，作为调节和截止使用。
二、特点
1、本阀采用双偏心结构，具有越关越紧的密封功能，密封性能可靠。 2、密封副材料选用不锈钢和丁腈耐油橡胶配对，使用寿命长。 3、橡胶密封圈即可位于阀体上，也可以位于蝶板上，可适用不同特点的介质，供用户选择。 4、蝶板采用框架结构，强度高，过流面积大，流阻小。 5、整体烤漆、能有效地防止锈蚀且只要更换密封阀座密封材料，就可使用于不同介质。 6、本阀具有双向密封功能，安装时不受介质流向的控制，也不受空间位置的影响，可在任何方向安装。 7、本阀结构独特，操作灵活，省力，方便。

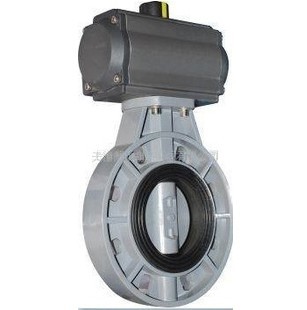

气动蝶阀，是在引进国外先进技术的基础工业上进行特殊设计，精心制造的产品。采用智能控制与定位、与德国西门子公司生产的电气阀门定位器或国产电气阀门定位器配套，输入4~20mA DC信号及0.5~0.7Mpa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸等工业自动控制系统中作远距离集中控制或就地控制。
技术参数和性能
一、 阀体 公称通径：50~1400mm 公称压力：PN1.6Mpa 连接形式：法兰式按JB78-59 JB79-59 材料：WCB，HT200 ZG251 ZG1Cr18Ni9Ti， ZG1Cr18Ni12MoTi，CF8，CF8M衬四氟乙烯 温度范围：常温-40℃~180℃，中温-40℃~+450℃ 填料：V型聚四氟乙烯填料，含浸聚四氟乙烯填料， 石棉编织填料，柔性石墨
二、 阀内组件 阀芯型式 阀板 流量特性 直线性 材 料 Icr18Ni9Ti 0Or17Ni12Mo2 阀座材料：四氟乙烯（PTFE），橡胶，金属阀座，
三、理想固有流量特性 阀杆材料：不锈钢，衬四氟乙烯 可调比：100：1
四、执行机构： 气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7Mpa 气缸开关时间：双作用式1~5秒 气缸空耗量：1~131L 电磁阀电源：220V AC，24V AC |
